山西省有色煙羽治理技術指南（試行）
作者：
目 次
前言 II
1 適用范圍 1
2 規范性引用文件 1
3 術語與定義 1
4 基本控制措施及技術要求 2
5 末端治理技術設計及運行管理要點 6
前 言
為貫徹落實《中華人民共和國環境保護法》、《中華人民共和國大氣污染防治法》以及《打贏藍天保衛戰三年行動計劃》相關要求，規范有色煙羽治理，特制定本指南。
本指南起草單位：山西省環境保護技術評估中心、中國輻射防護研究院、山西晉環科源環境資源科技有限公司、山西大學、山西中環宏達環境檢測技術有限公司。
本指南主要起草人：吳玉生 史學峰 向怡 劉瑤 吳俊松 閻衛軍 熊英瑩 楊鳳玲 李浩 。
1 適用范圍
本指南適用于山西省內火電、鋼鐵、焦化等主要行業工業廢氣治理設施采用濕法脫硫、脫硝等凈化工藝時，對其所排放的有色煙羽及石膏雨進行的控制和管理。其他行業可參照執行。
2 規范性引用文件
本指南引用了下列文件中的條款。凡是不注日期的引用文件，其有效版本適用于本指南。
GB/T 16157 固定污染物排氣中顆粒物測定與氣態污染物采樣方法
HJ 836 固定污染源廢氣 低濃度顆粒物的測定 重量法
HJ 179 石灰石/石灰—石膏濕法煙氣脫硫工程通用技術規范
HJ 562 火電廠煙氣脫硝工程技術規范選擇性催化還原法
HJ 563 火電廠煙氣脫硝工程技術規范選擇性非催化還原法
HJ 2001 氨法脫硫工程通用技術規范
HJ 2039 火電廠除塵工程技術規范
HJ 2301 火電廠污染防治可行技術指南
HJ 2053 燃煤電廠超低排放煙氣治理工程技術規范
DB14/T 1703 燃煤電廠大氣污染物排放標準
《火電廠污染防治技術政策》（環境保護部公告 2017年 第1號）
《2018年國家先進污染防治技術目錄（大氣污染防治領域）》
3 術語與定義
下列術語和定義適用于本指南。
3.1可過濾顆粒物
由固定污染源直接排放的在煙道和排放狀態下為固態或液態，可以在煙道采樣過程中被濾膜捕獲的顆粒物。
3.2可凝結顆粒物
由固定污染源直接排放的在煙道內和排放狀態下為氣態，并在煙道采樣過程中為氣態不能被濾膜捕獲，但離開煙道后在環境狀況下降溫后會直接冷凝或通過反應生成的液態或固態顆粒物。
3.3可溶性鹽類
指經濕法脫硫后外排的濕煙氣，經降溫冷凝后形成的液滴（或霧滴）中，所含的離子態硫酸鹽、硝酸鹽、銨鹽等溶解性固形物。
3.4含濕量
表示1千克干空氣所容納的水蒸氣的質量，g/kg。
3.5絕對濕度（絕對含濕量）
表示單位空氣體積中所含水蒸氣的質量，g/m3。
3.6相對濕度（相對含濕量）
表示空氣中絕對濕度與同溫度下飽和絕對濕度的比值，%。
3.7現狀煙溫
正常工況下，煙氣冷凝裝置、煙氣再熱裝置均停運狀態下，所監測得到的濕法脫硫裝置凈化后、進入煙道前的煙氣溫度，℃。
3.8冷凝后煙溫
煙氣冷凝裝置投運狀態下，所監測得到的濕法脫硫（煙氣冷凝裝置）后、進入再熱裝置或煙道前的煙氣溫度，℃。
3.9外排煙溫
在煙氣冷凝、再熱裝置后，煙囪或煙道內監測得到的煙氣排放溫度，℃。
4 基本控制措施及技術要求
4.1目的及要求
4.1.1核心目的
有色煙羽治理應以減少濕法脫硫、脫硝后外排煙氣中的可凝結顆粒物（SO3為主）、可溶性鹽類以及其他污染物排放量為核心目的。
4.1.2總體要求
有色煙羽治理工藝設計要以“一廠一策”為核心，科學論證，因地制宜，以源頭控制和過程協同控制措施為主，充分挖掘現有常規大氣污染治理設施對可凝結顆粒物和可溶性鹽類的協同治理效果。在此基礎上，必要時可增加采取末端治理措施。新、擴建企業，宜在設計階段將主要廢氣固定污染源有色煙羽治理納入環保工程總體設計，采取與常規污染物治理相協調的治理方案，兼顧控制可凝結顆粒物、可溶性鹽類等污染物排放。要統籌考慮各設施之間的協同作用，充分論證，全流程優化，實現控制效果好、運行能耗低、成本經濟的最佳狀態，提高環保設施整體污染減排效果。需進行有色煙羽治理改造的現有企業，應關注改造方案與現有治理設施設備的協調性，充分挖掘現有治理設施多污染物協同控制潛力。需要增加末端治理措施的，應結合當?shù)貧夂驐l件、自身裝備水平、煙氣條件、冷源及熱源條件，充分調研論證，采取減排效果好、運行穩定可靠的技術改造方案，確保改造后各項污染物穩定達標排放。
4.2火電行業有色煙羽控制措施
4.2.1源頭控制措施
（1）燃料控制
燃煤電廠應采用低硫分煤，減少硫氧化物生成。
（2）氨逃逸控制
應嚴格控制脫硝、脫硫工段氨逃逸，減少后端銨鹽的生成和排放。對于采用SCR脫硝的燃煤發電機組，出口氨逃逸應控制在<2.5mg/Nm3；采用SNCR脫硝的，氨逃逸濃度應控制在≤8mg/Nm3；采用SNCR/SCR聯合脫硝技術的，氨逃逸濃度應控制在≤3.8 mg/Nm3。
（3）SO3轉化控制
在SCR脫硝設計、運行階段應考慮控制SO2/SO3轉化率：燃煤硫分≥2.5%時，SO2/SO3轉化率宜低于0.75%；燃煤硫分＜2.5%時，SO2/SO3轉化率宜低于1%。
4.2.2協同控制措施
（1）降低脫硫塔入口煙溫
可采用低低溫電除塵技術、加裝換熱裝置等方式降低進入脫硫塔煙氣溫度，提高脫硫效率，同時減少塔內煙氣含濕量。低低溫電除塵器設計運行溫度宜控制在酸露點溫度以下，以強化對SO3的協同脫除效果。
（2）優化脫硫塔設計
濕法脫硫塔在設計過程中，可通過強化氣液接觸等技術，提高對SO3等污染物的協同脫除效果。
（3）堿性吸收劑
可采取噴入堿性吸收劑等方式協助降低煙氣中SO3等污染物濃度。
4.2.3末端治理措施
（1）煙氣冷凝、再熱技術
燃煤鍋爐可采取降溫冷凝技術降低濕法脫硫后的煙氣溫度和絕對濕度，并結合液滴捕集技術收集煙氣冷凝下的液滴，減少外排煙氣中可凝結顆粒物和可溶性鹽類的排放。有熱源條件的，宜利用余熱或其他方式對煙氣再加熱后排放。
（2）液滴捕集、消除技術
采用降溫冷凝方式控制有色煙羽的，應在冷凝裝置后配套高效除霧器等液滴捕集設施，對冷凝形成的液滴進行高效捕集。如在脫硫后煙道采取降溫冷凝措施的，可在冷凝裝置后設置煙道式除霧器；采用塔內漿液冷卻方法的，可在冷凝裝置后安裝高效多級除霧器或除塵除霧器；同時宜在濕法脫硫裝置末端加裝濕式電除塵器，實現液滴捕集和SO3等污染物的高效脫除。
（3）其他技術
采取其他有色煙羽末端治理技術時，其污染減排效果不應低于同等投資規模的降溫冷凝裝置。
4.3其他行業有色煙羽控制措施
4.3.1源頭控制措施
（1）原輔料、燃料控制
主要燃燒設備應采用低硫原料及燃料，減少硫氧化物生成。
（2）氨逃逸控制
應嚴格控制脫硝、脫硫工段氨逃逸，減少后端銨鹽的生成和排放。
（3）SO3轉化控制
設計及運行階段，應考慮對燃燒設備、脫硝催化劑等對SO3生成具有較大影響的因素進行控制，盡量降低SO2/SO3轉化率。
4.3.2協同控制措施
（1）降低脫硫塔入口煙溫
可采用加裝換熱裝置等方式降低進入脫硫塔煙氣溫度，提高脫硫效率，同時減少塔內煙氣含濕量。
（2）優化脫硫塔設計
濕法脫硫塔在設計過程中，可采取強化氣液接觸等技術措施，提高對SO3等污染物的協同脫除效果。
（3）堿性吸收劑
可采取噴入堿性吸收劑等方式協助降低煙氣中SO3等污染物濃度。
4.3.3末端治理措施
（1）煙氣冷凝、再熱技術
主要燃燒、焙燒設施可采取相應技術降低濕法脫硫后的煙氣排放溫度和絕對濕度，通過收集煙氣中液滴和飽和水蒸氣中水分等方式，減少可凝結顆粒物和可溶性鹽類的排放。有熱源條件的，可利用工業余熱或其他方式對煙氣再加熱后排放。
（2）霧滴去除技術
采用降溫冷凝方式控制有色煙羽的，應在冷凝裝置后配套高效除霧器或濕式電除塵器等霧滴捕集設施，對冷凝形成的霧滴進行高效捕集。
（3）其他技術
采取其他有色煙羽末端治理技術時，其污染減排效果不宜低于同等投資規模的降溫冷凝裝置。
5 末端治理技術設計及運行管理要點
5.1通用末端治理技術
目前有色煙羽治理主要有以下三類通用的末端治理技術。
5.1.1煙氣升溫加熱技術
煙氣升溫加熱技術是對脫硫后排入煙囪前的濕飽和煙氣進行加熱，將濕煙氣的溫度升高，保持濕煙氣的絕對含濕量不變，相對含濕量減小，使得煙氣相對濕度小于升溫后的飽和濕度，從而達到消除視覺上的“有色煙羽”的技術要求。
目前煙氣升溫加熱技術按換熱方式可以分為間接換熱和直接換熱兩類。熱源有工業余熱、燃料加熱等。已工業應用的間接加熱技術有GGH、MGGH、蒸汽換熱加熱等，直接加熱技術有熱二次風混合加熱、燃?xì)庵苯蛹訜?、熱空氣混合加熱等?/p>
單純的煙氣升溫加熱技術在一定條件下夠消除視覺感官上的“有色煙羽”，并有利于污染物抬升擴散，降低局地污染物濃度。但對煙氣中的污染物并無實際削減作用，且存在增加能耗和污染物排放的問題，因此通常不單獨作為有色煙羽治理措施使用。
5.1.2煙氣降溫冷凝技術
煙氣降溫冷凝技術是在脫硫塔濕煙氣排放前對飽和濕煙氣進行冷卻，將濕煙氣的溫度降低，在降溫過程中煙氣的絕對含濕量下降。該技術可減少外排煙氣帶水，一定程度減少進入環境的液滴（含可溶性鹽等）量和可凝結顆粒物等污染物的排放，有一定的視覺治理效果。
煙氣降溫冷凝技術按換熱方式可分為直接換熱和間接換熱兩類。按冷源的不同又可分為水冷源、空氣冷源和其他人工冷源等三種。已應用的工業方案有相變凝聚器、漿液冷卻系統、冷凝析水器、脫硫零補水系統和煙氣余熱回收與減排一體化系統等。
煙氣降溫冷凝技術存在降溫幅度易受季節氣候影響、冷源能耗較高等問題。若其后端不對煙氣進行再熱升溫處理，還將降低原排放煙氣熱力抬升高度，可能對局地污染物擴散帶來不利影響。
5.1.3煙氣冷凝再熱技術
煙氣冷凝再熱技術是煙氣冷凝技術和加熱技術兩種方式的組合使用。它的濕煙羽消除機理是通過降溫減少濕煙氣中的絕對含濕量，使煙氣中飽和水汽析出成凝結水，同時煙氣中部分污染物被凝結水液滴帶出而協同脫除；再將煙氣加熱以降低濕煙氣的相對含濕量，從而實現“有色煙羽”的消除。
冷凝再熱技術綜合了加熱技術和冷凝技術的優點，受環境溫度、相對濕度等外界條件影響制約小，適用范圍更廣，是目前應用較多的有色煙羽治理方法。

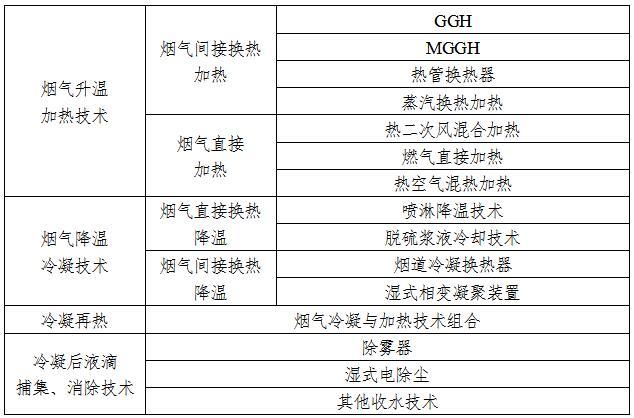

表1 有色煙羽治理主要技術類別
5.1.4石膏雨控制技術
采用濕法脫硫的煙氣排放裝置，應通過優化脫硫塔設計、采用高效除霧器、濕電除塵器等方式并優化運行管理等措施，控制大顆粒的液滴排放。同時，采用有色煙羽冷凝、升溫控制措施，可進一步消除石膏雨現象。
5.2 末端治理措施技術要點
可采用降溫冷凝或其他具有同等減排效果的技術方法，減少外排煙氣中可凝結顆粒物、可溶性鹽類和其他污染物的排放。
5.2.1降溫冷凝技術
（1）采取降溫冷凝技術的，宜采取措施進一步強化冷凝裝置在水汽冷凝過程中對微細顆粒等污染物的凝并、碰撞、捕集效果，促進微細顆粒物聚合長大成液滴，便于后續裝置捕集，提高冷凝裝置對各類污染物的協同去除效果。
（2）冷凝設施后應配套高效除霧器、濕式電除塵器等霧滴捕集裝置，確保對冷凝霧滴進行高效捕集。執行超低排放的行業，冷凝裝置后的除霧器逃逸霧滴濃度宜低于25mg/m3，其他行業冷凝裝置后除霧器逃逸霧滴濃度宜低于50mg/m3。
（3）采取降溫冷凝技術時，宜優先考慮自然冷源，采用水冷、空冷等換熱方式。采用水冷時，改造企業應盡量利用現有水冷設施，減少新鮮水用水量；采用空冷時，應關注空冷風機噪聲對環境的影響。
（4）冷凝設施設計階段應充分考慮對脫硫設施的影響。采用漿液冷卻的，設計階段需要考慮運行負荷和煙溫波動對水平衡的影響，避免廢水外排。降溫冷凝后捕集的冷凝液應處理后回用。
（5）采取降溫冷凝技術時，應注意相關設施設備防腐工作。采取煙氣間接換熱冷卻時，應采用傳熱效率高、耐腐蝕的換熱材料。設計中應優化設備布置，降低系統阻力，減小運行能耗。
5.2.2加熱技術
（1）有工業余熱或其他供熱條件的企業，可對冷凝除濕后的煙氣采取再熱升溫措施，盡量提高排煙溫度。
（2）熱源宜優先采用工業余熱并進行充分論證，避免增加污染物排放造成環境負效益。
（3）執行超低排放的行業，采用GGH、煙氣直接加熱等換熱方式時，應注意煙氣污染物夾帶和混入的問題。
5.3技術考核要點
隨著國家及本省相關標準、政策的制定和完善，將逐步以對SO3等非常規污染物的減排效果作為有色煙羽治理技術的考核指標。
5.3.1降溫冷凝技術
末端治理采用降溫冷凝技術的，現階段可僅考核溫度降幅指標，具體如下：
燃煤電廠（或燃煤鍋爐）采取降溫冷凝方法進行有色煙羽治理的，正常工況下，非采暖季冷凝后煙溫宜控制在48℃以下；采暖季冷凝后煙溫宜控制在45℃以下。
其他行業采取煙氣降溫冷凝方法的，正常工況下，現狀煙溫≤52℃時，非采暖季冷凝后煙溫宜控制在≤48℃或降溫2.5℃以上，采暖季冷凝后煙溫宜控制在≤45℃或降溫4℃以上?，F(xiàn)狀煙溫＞52℃時，非采暖季冷凝后煙溫宜控制在≤50℃或降溫3℃以上，采暖季冷凝后煙溫宜控制在≤47℃或降溫5℃以上。
5.3.2其他技術
采用其他末端治理技術方法的，其污染減排效果不應低于同等投資規模的降溫冷凝裝置。
此外，采取上述末端治理措施后的煙氣排放高度不應低于其改造前現狀或環評要求。
5.4設施運行、管理要點
（1）有色煙羽末端治理設施應與濕法脫硫等環保設施同時運行，正常情況下各季節均不應停運。
（2）宜采用自動監控裝置，對降溫冷凝裝置前、后煙氣溫度，以及再熱裝置后外排煙溫進行實時監控并自動記錄溫度變化曲線。
（3）企業應將有色煙羽治理設施納入正常生產管理內容，制定運行管理制度，明確運行、維護和操作規程，開展日常維護和檢修。將主要運行參數、設備維修情況、冷凝廢水處置去向等納入臺賬記錄。
（4）應定期檢查有色煙羽治理設施的運行情況和運行效果，必要時可對設施開啟前、后相關污染物排放情況進行監測。
